Vỏ bộ lọc túi đơn JQA (vào trên)

  Giới thiệu
Vỏ bộ lọc túi đơn JQA áp dụng phương pháp lọc vào trên, ra dưới, có đặc điểm đúc toàn khối, cấu trúc nhỏ gọn.

Đặc điểm
Đúc toàn khối, cấu trúc nhỏ gọn, thiết kế bền
Nắp trên niêm phong và ép trực tiếp vào túi lọc với niêm phong O-ring kép, hoàn toàn không rò rỉ bypass
Nắp trên mở và đóng nhanh chóng dễ dàng, thích ứng với các hướng mở khác nhau
Thay túi lọc an toàn và thuận tiện; chân bộ lọc có thể điều chỉnh
Dịch lọc chảy vào từ nắp trên, giảm xáo trộn, cải thiện hiệu quả và tuổi thọ túi lọc

Nguyên lý hoạt động
Vật liệu chảy từ cổng vào bộ lọc túi vào túi lọc. Các hạt lớn hơn kích thước lỗ của túi lọc bị giữ lại.

Ngành áp dụng
Xử lý nước, sản xuất giấy, hóa chất tinh chế, ngành ô tô, gia công cơ khí, hóa dầu, sơn

Thông số

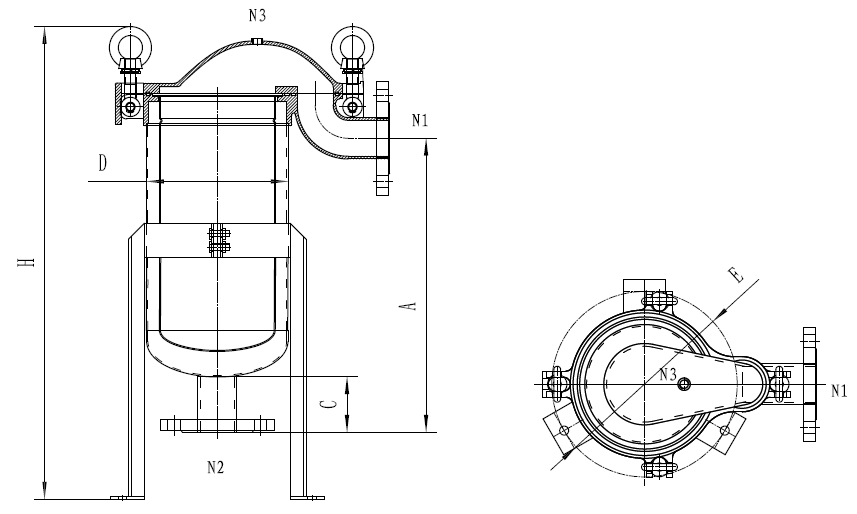

kiểu	Đường kính thân D	Chiều cao vào A	Chiều dài ống vào/ra	Tổng chiều dài H mm	Vào/ra	Cổng đồng hồ áp suất	Kích thước lắp đặt E	Lưu lượng tham chiếu	Kích thước túi mm	Diện tích lọc ㎡
					N1/N2	N3/N4		(m3/H)
JQA-1	Ø219	430	80	750	DN50	G1/4"	Ø295	15	180*430	0.25
JQA-2	Ø219	780	80	1100	DN50	G1/4"	Ø295	30	180*810	0.5
JQA-3	Ø114	220	/	580	G1"ren	G1/4"	Ø185	6	105*230	0.08
JQA-4	Ø114	360	/	720	G1"ren	G1/4"	Ø185	12	105*380	0.16

Kích thước là giá trị gần đúng chỉ để tham khảo. Kích thước chính xác có thể được cung cấp theo yêu cầu trong quá trình lắp đặt.


Độ chính xác lọc μm	0,5–1700μm (tùy thuộc vào túi)
Áp suất thiết kế	0,6–1,6 MPa
Nhiệt độ thiết kế tối đa	0–100°C (tùy thuộc vào niêm phong)
Tổn thất áp suất tối đa	2.4 bar
Tổn thất áp suất thay thế	1.0 bar
Vật liệu vỏ	304, 316L, Thép carbon
Vật liệu làm kín	NBR (tiêu chuẩn), Silicone, FKM
Xử lý bề mặt	Phun cát, Đánh bóng
