Bộ lọc nến áp suất

  Bộ lọc nến áp suất có tính năng tiền phủ, xịt rửa chất lỏng còn lại, lọc lớp bánh lọc và cô đặc vật liệu. Đây là bộ lọc hoàn toàn kín, hoàn toàn tự động có thể vận hành ở nhiều chế độ.
Bộ lọc nến áp suất (còn gọi là bộ lọc bánh đa ống) tích hợp nhiều phần tử lọc ống bên trong một đơn vị. Khi chênh áp đạt mức nhất định sau lọc, chất lỏng được xả ra và bánh lọc được loại bỏ bằng cách thổi ngược. Các phần tử lọc có thể tái sử dụng.

Đặc điểm kỹ thuật của bộ lọc nến áp suất
1.Lọc trực tiếp, lọc tiền phủ, cô đặc bùn, thu hồi và rửa bánh lọc;
2.Lọc kín, kiểm soát ô nhiễm, phù hợp với chất lỏng ăn mòn cao, dễ bay hơi hoặc nguy hiểm;
3.Có thiết kế khô để thu hồi bánh lọc tương đối khô;
4.Thiết kế xả chất lỏng cuối để giảm lãng phí vật liệu;
5.Thân chính tĩnh với thổi ngược động, tỷ lệ hỏng thấp và chi phí vận hành thấp.

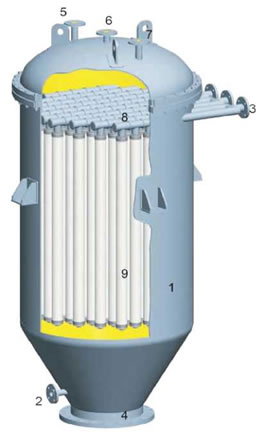

Cấu trúc chính của bộ lọc nến áp suất


Thành phần	Mô tả
	1. Vỏ bộ lọc
	2. Cổng vào chất lỏng bẩn
	3. Cổng ra chất lỏng sạch
	4. Cổng ra bánh lọc
	5. Giao diện dụng cụ đo
	6. Cổng xịt chất lỏng cuối
	7. Cổng tràn và xả khí
	8. Ống thu gom chất lỏng
	9. Phần tử lọc ống

Cấu trúc phần tử lọc bên trong


Ống đỡ vải lọc	Kẹp cố định vải lọc	Phần tử lọc cần lắp	Ống góp thu	Kết nối ống góp thu với phần tử lọc

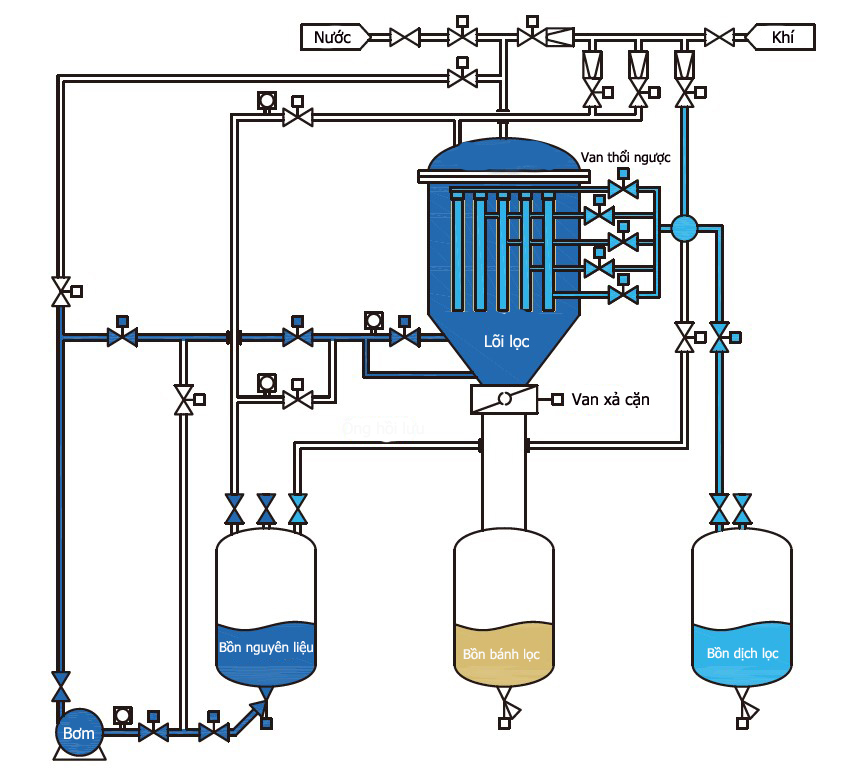

Nguyên lý hoạt động của bộ lọc nến áp suất
Phần tử lọc nến


Vải lọc liền khối dòng JQZC	Lõi lọc dây nêm kim loại dòng JQZV	Lõi lọc thiêu kết bột kim loại dòng JQZM	Lõi lọc thiêu kết lưới kim loại dòng JQZN	Ống vi xốp thiêu kết polymer dòng JQZE

Cấu trúc phần tử lọc và loại bỏ bánh lọc

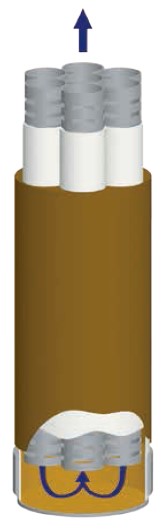

Trạng thái lọc: Chất lỏng đi qua vải lọc, chảy từ ống xốp đến ống trung tâm, sau đó đến ống thu gom. Vải lọc được ép vào bề mặt ngoài của ống đỡ. Ống đỡ lõm-lồi tăng diện tích lọc và giúp giữ bánh lọc, ngăn không cho rơi ra, do đó ổn định hiệu quả lọc.

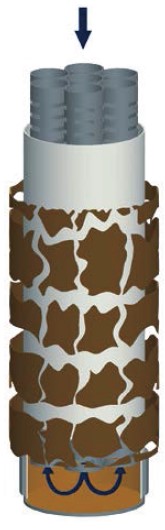

Trạng thái thổi ngược: Khí thổi ngược được đưa vào, chảy từ ống trung tâm không xốp đến ống xốp. Vải lọc phồng ra và trở nên tròn, hiệu quả làm rung và bong bánh lọc. Nó cũng loại bỏ các hạt mịn bị mắc trong sợi vải lọc, cải thiện hiệu quả thổi ngược và nhanh chóng khôi phục khả năng lọc của vải lọc.

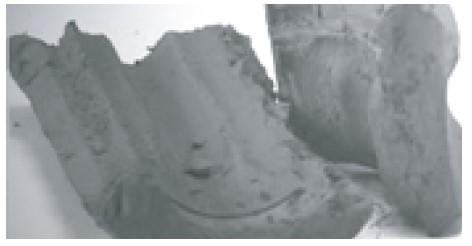

Trạng thái lọc	Trạng thái thổi ngược	Bánh lọc tách ra sau khi sục khí và sấy khô

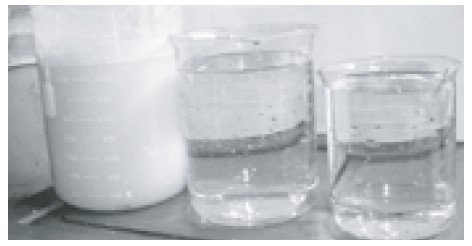

		So sánh giữa dung dịch đục và dịch lọc trong
