Bộ lọc giỏ đường ống thủ công

  Bộ lọc giỏ đường ống thủ công là thiết bị lọc được sử dụng rộng rãi. Nó có đặc điểm dung tích chứa bẩn lớn.

Cấu trúc Bộ lọc giỏ đường ống thủ công
Bộ lọc giỏ đường ống thủ công chủ yếu bao gồm giỏ lọc và vỏ bộ lọc.
Nó áp dụng giỏ lọc kim loại làm phần tử lọc, với độ chính xác lọc phổ biến từ 50 đến 1000 μm.

Nguyên lý hoạt động Bộ lọc giỏ đường ống thủ công
Trong quá trình vận hành, môi trường chảy vào bên trong màng lọc qua cổng vào. Sau khi lọc, chất lỏng sạch ra qua cổng ra.
Sau một thời gian vận hành, màng lọc sẽ bị tắc bởi chất bẩn, dẫn đến tăng chênh áp. Cần làm sạch giỏ lọc.

Ngành ứng dụng Bộ lọc giỏ đường ống thủ công
Ngành áp dụng: Sản xuất giấy, ngành ô tô, ngành hóa dầu, ngành hóa chất tinh chế, v.v.
Chức năng chính: Loại bỏ hạt lớn, làm sạch chất lỏng và bảo vệ thiết bị quan trọng.
Loại lọc: Lọc hạt lớn. Môi trường lọc có thể tái sử dụng và yêu cầu làm sạch thủ công định kỳ.

Thông số kỹ thuật Bộ lọc giỏ đường ống thủ công

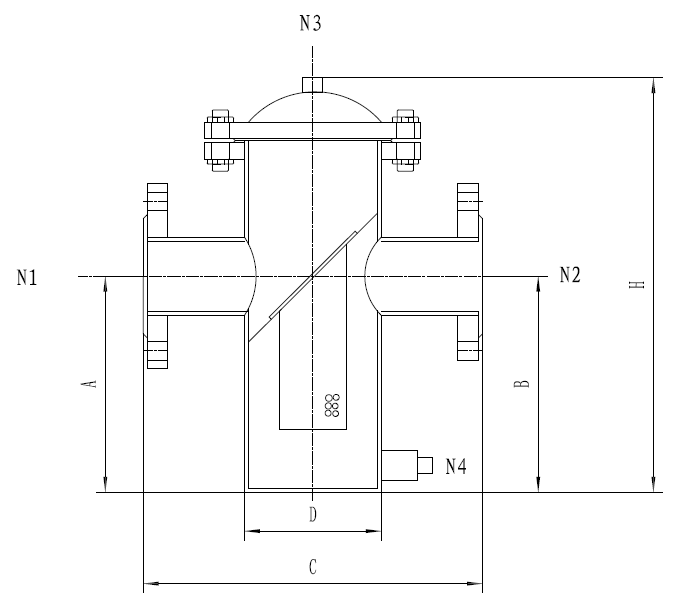

Model	Đường kính xi lanh D	Chiều cao vào A	Chiều cao ra B	Chiều dài ống vào/ra C	Tổng chiều dài H (mm)	Vào & Ra N1/N2	Cổng áp kế N3	Cổng xả N5	Lưu lượng tham chiếu (m³/H)	Diện tích lọc (㎡)
JQT-25	Ø76	150	150	200	410	DN25	G1/4"	G1/2"	6	0.016
JQT-32	Ø89	150	150	220	500	DN32	G1/4"	G1/2"	8	0.022
JQT-40	Ø108	160	160	260	560	DN40	G1/4"	G1/2"	10	0.032
JQT-50	Ø108	160	160	260	560	DN50	G1/4"	G1/2"	20	0.032
JQT-65	Ø133	210	210	330	635	DN65	G1/4"	G1/2"	30	0.046
JQT-80	Ø159	230	230	340	720	DN80	G1/4"	G1/2"	50	0.059
JQT-100	Ø219	300	300	400	880	DN100	G1/4"	G1/2"	80	0.108
JQT-150	Ø273	350	350	500	1275	DN150	G1/4"	G1"	150	0.291
JQT-200	Ø325	460	460	560	1400	DN200	G1/4"	G1"	200	0.408
JQT-250	Ø377	570	570	660	1545	DN250	G1/4"	G1"	300	0.502
JQT-300	Ø480	600	600	750	1740	DN300	G1/4"	G1"	500	0.61
JQT-400	Ø508	820	820	850	1800	DN400	G1/4"	G1"	600	0.75

Tất cả kích thước là gần đúng và chỉ để tham khảo. Thông số kỹ thuật có thể thay đổi do cải tiến liên tục mà không cần thông báo trước. Vui lòng tham khảo bản vẽ chính thức khi đặt hàng.


Mục	Thông số
Độ chính xác lọc	25-1700 μm (xác định bởi vật liệu lưới)
Áp suất thiết kế	0,6-1,6 MPa
Nhiệt độ hoạt động tối đa Operating Temperature	0-100℃ (tùy thuộc vào vật liệu niêm phong)
Chênh áp tối đa	2,4 bar
Vật liệu vỏ	Thép không gỉ 304, thép không gỉ 316L
Vật liệu niêm phong	Tiêu chuẩn: NBR (Cao su nitrile)
Xử lý bề mặt	Phun cát, Đánh bóng
