Bộ lọc rửa ngược dạng ống

  Giới thiệu sản phẩm
Được thiết kế dựa trên khái niệm mô-đun, bộ lọc rửa ngược dạng ống lắp ráp nhiều đơn vị lọc tiêu chuẩn thành một hệ thống lọc tự động có hệ số an toàn cao. Số lượng đơn vị trực tuyến có thể tăng linh hoạt để phù hợp với nhu cầu lưu lượng thay đổi. Vận hành tự động không cần làm sạch thủ công, bộ lọc có khả năng mở rộng tốt và cho phép kết nối chất lỏng rửa ngược áp suất cao bên ngoài. Vận hành dưới chênh áp thấp và được trang bị phần tử lọc V-SLOT, nó mang lại rửa ngược triệt để với tiêu thụ chất lỏng thấp. Trong trường hợp chất bẩn khó xử lý đòi hỏi làm sạch phần tử thủ công, các hoạt động bảo trì và khởi động có thể hoàn thành dễ dàng. Bộ lọc làm sạch chất lỏng quy trình để bảo vệ thiết bị quan trọng hạ nguồn, và các hạt rắn giá trị có thể được thu hồi từ dịch xả rửa ngược. Nó áp dụng cho chất lỏng độ nhớt thấp như nước thô, nước thải, xăng, xăng coking nặng, dầu diesel và dầu cặn.

Bộ lọc rửa ngược dạng ống được chia thành năm dòng con
Dòng MFR: Rửa ngược tự động bằng dịch lọc; bánh trên bề mặt ngoài phần tử lọc được rửa ngược bằng dịch lọc từ các đơn vị lọc khác.
Dòng MFV: Rửa ngược tự động bằng chất lỏng bên ngoài; chất lỏng hoặc khí sạch bên ngoài được sử dụng để loại bỏ bánh lọc bề mặt.
Dòng MFT: Rửa ngược thủ công bằng dịch lọc.
Dòng MFG: Rửa ngược thủ công bằng chất lỏng bên ngoài.
Dòng MFC: Loại nối song song thủ công.


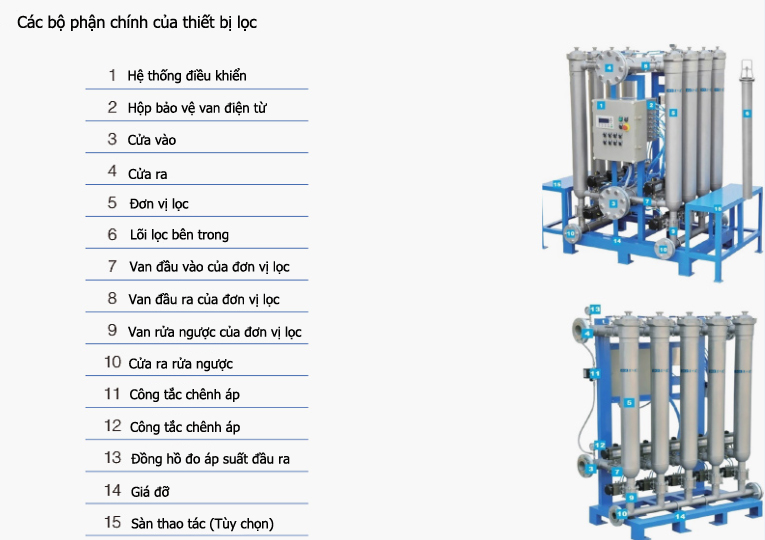

Nguyên lý hoạt động của bộ lọc rửa ngược dạng ống
Chất lỏng chảy vào mỗi đơn vị lọc từ ống thu gom vào chính, thấm từ ngoài vào trong qua các phần tử lọc, ra khỏi mỗi đơn vị và hội tụ tại ống thu gom ra chính. Các hạt rắn bị giữ lại trên bề mặt ngoài của phần tử lọc và dần hình thành bánh lọc. Khi chênh áp tăng đến giá trị cài đặt (thường 70~130 kPa) hoặc hết chu kỳ làm sạch cài đặt, hệ thống điều khiển kích hoạt rửa ngược tuần tự từng đơn vị lọc. Trong khi một đơn vị trải qua rửa ngược, các đơn vị còn lại tiếp tục lọc bình thường. Dựa trên nguồn môi trường rửa ngược, các loại rửa ngược được chia thành rửa ngược bằng dịch lọc (MFR) và rửa ngược bằng chất lỏng sạch bên ngoài (MFV).

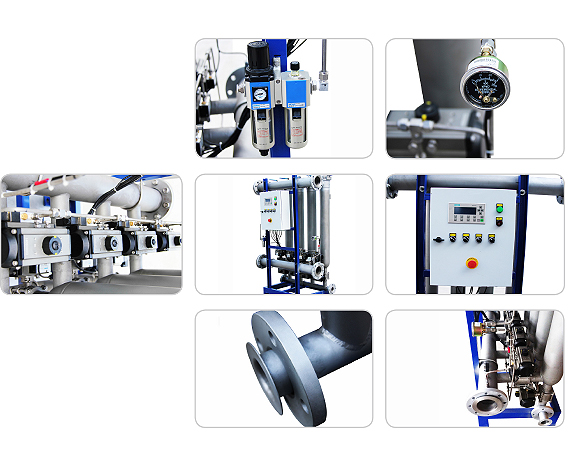

Đặc điểm & Lợi thế kỹ thuật
1.Cấu trúc đơn giản và đáng tin cậy với chỉ hai bộ phận chuyển động: đĩa làm sạch và van xả
2.Làm sạch không tiếp xúc ngăn chặn ép hạt ra khỏi phần tử cho hiệu quả loại bỏ chất bẩn xuất sắc
3.Chênh áp thấp ổn định dưới 0,011 MPa trong quá trình làm sạch và xả
4.Áp suất vận hành tối thiểu siêu thấp 30 kPa
5.Dải lưu lượng rộng: công suất đơn vị từ 30 đến 3000 m³/h
6.Lọc toàn lưu lượng không gián đoạn trong chu kỳ tự làm sạch
7.Độ chính xác lọc: 0,2~2 mm
8.Lắp đặt linh hoạt: có bố trí ngang hoặc dọc

Thông số kỹ thuật chính của bộ lọc tự làm sạch mô-đun

Thông số	Bộ lọc MFR	Bộ lọc MFV
Môi trường rửa ngược	Dịch lọc sản xuất	Chất lỏng hoặc khí sạch bên ngoài
Độ nhớt cho phép	＜50 cps	＜100 cps
Hàm lượng chất bẩn	＜300 ppm
Áp suất vào tối thiểu	＞0,3 MPa	Không yêu cầu nghiêm ngặt, hoạt động được
Vị trí lắp đặt	Sau bơm	Trước hoặc sau bơm
Độ chính xác lọc	50~500 μm	20~500 μm
Áp suất thiết kế tiêu chuẩn	1,6 MPa / 2,5 MPa / 4,0 MPa
Nhiệt độ thiết kế tối đa	0~250℃ (tùy vật liệu niêm phong)
Số lượng đơn vị lọc	3~24
Kích thước van đơn vị	DN50 (2", tối đa 25 m³/h); DN65 (
Tiêu chuẩn mặt bích	HG20592-2009 (tương thích DIN),
Loại phần tử lọc	Phần tử kim loại có khe V-SLOT (
Vật liệu phần tử	316L / Thép không gỉ Duplex siêu
Vật liệu thanh pittông	316L
Vật liệu ướt vỏ	304 / 316L / CS / GRP
Lớp phủ chống ăn mòn	Nylon 11, Cao su
Vật liệu niêm phong vỏ	NBR (tiêu chuẩn), VITON (FKM)
Van xả	Van bướm khí nén, IP6
Cung cấp tiện ích	Khí nén sạch khô 0,6 MPa

Phần tử lọc chính xác V-SLOT hiệu suất cao

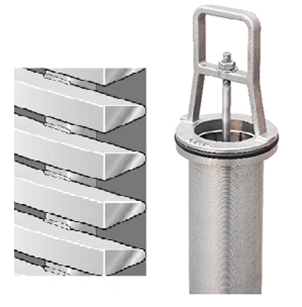

Bộ lọc MF được trang bị hai loại tùy chọn phần tử lọc kim loại chính xác V-SLOT:

1. Loại C: Diện tích lọc 2670 cm², cho độ chính xác ≥125 μm
2. Loại K: Diện tích lọc 3140 cm² (lớn hơn Loại C 17%), cho độ chính xác ＜100 μm cho phép bố trí bộ lọc nhỏ gọn hơn

Lợi thế cốt lõi của phần tử V-SLOT

1. Các khe hình chữ V tránh kẹt tạp chất và duy trì lưu lượng dài hạn ổn định
2. Xuất sắc để lọc sợi vi mô, bùn dầu và tạp chất khối mềm kết tụ
3. Cấu trúc vững chắc không biến dạng khe dưới chênh áp tăng
4. Chống chịu tải áp thuận và ngược cao
5. Dải độ chính xác: 20~500 μm
6. Chiều rộng khe chính xác đảm bảo lọc chính xác
7. Thân chính bằng 304/316L với khả năng chống ăn mòn vượt trội
8. Bề mặt ngoài mịn để làm sạch thủ công thuận tiện

Ngành ứng dụng điển hình & Chất lỏng quy trình
Ngành
Hóa dầu, xử lý nước, sản xuất giấy và các ngành khác
Chất lỏng quy trình
Hóa dầu: Xăng, dầu diesel, naphtha, bùn FCC, dầu khí quyển AGO, dầu khí coking CGO, dầu khí chân không VGO
Xử lý nước: Nước thô, nước quy trình, nước đã làm rõ, nước siêu rõ, nước làm mát tuần hoàn, nước phun, nước tiêm, v.v.
