Bộ lọc rửa ngược tự động

  Giới thiệu sản phẩm
Dòng bộ lọc rửa ngược tự động được thiết kế để loại bỏ tạp chất dạng hạt khỏi chất lỏng lưu lượng cao, tốc độ cao và độ nhớt thấp. Là sản phẩm tích hợp cơ điện, bộ lọc rửa ngược tự động JOECHRE có thiết kế tối ưu, hiệu quả lọc cao và chi phí vận hành thấp. Nó duy trì lọc liên tục trong quá trình rửa ngược và được áp dụng rộng rãi trong luyện kim, công nghiệp hóa chất, phát điện, nước tái tiêm mỏ dầu, nước dằn tàu, xử lý nước môi trường và các ngành khác.

Lĩnh vực ứng dụng
Khử mặn nước biển, nước làm mát tuần hoàn, nước tái tiêm mỏ dầu, nước dằn tàu biển, nước tái chế lò hơi, tiền lọc cho siêu lọc và thẩm thấu ngược, tiền xử lý trao đổi ion, lọc vòi phun ngành giấy, v.v.

Nguyên lý hoạt động

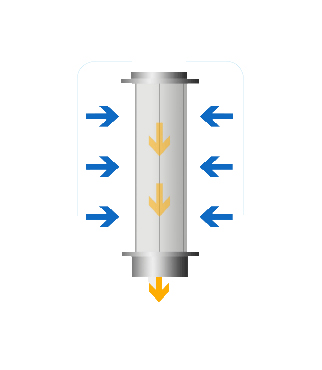

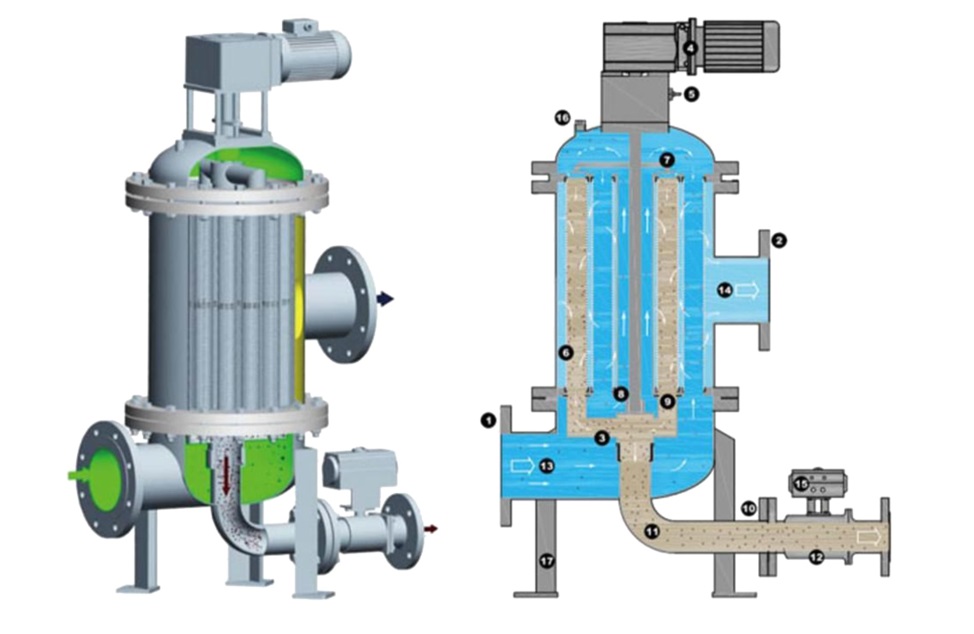

Chất lỏng cần lọc đi vào bộ lọc qua cổng vào, đi qua tấm cố định dưới và chảy vào các màng lọc. Chất lỏng chảy từ trong ra ngoài của màng lọc và ra qua cổng ra của hộp mực, trong khi các chất bẩn bị giữ lại được xả ra từ cổng xả trong quá trình rửa ngược.

Mô tả quy trình
Khi chất lỏng chảy ra ngoài qua màng lọc, các hạt rắn bị giữ lại trên bề mặt trong của màng. Các chất bẩn tích tụ dần làm tăng chênh áp giữa phía bẩn và phía sạch của bộ lọc. Khi chênh áp đạt giá trị cài đặt, đồng hồ đo chênh áp gửi tín hiệu để kích hoạt rửa ngược tự động.

Quy trình rửa ngược 1.Động cơ giảm tốc truyền động cánh tay rửa ngược qua trục trung gian để xoay và căn chỉnh với màng lọc cần làm sạch.
2.Van xả mở ra tạo chênh áp giữa phía sạch ngoài của màng mục tiêu và đường ống xả.
3.Dưới tác dụng của chênh áp, chất lỏng sạch chảy ngược từ ngoài vào trong màng lọc để hoàn thành rửa ngược; các chất bẩn tích tụ trên màng trong được cuốn trôi và xả ra khỏi bộ lọc.
4.Thời gian rửa ngược cho mỗi màng được cài đặt trước. Khi hết thời gian cài đặt, van xả đóng để hoàn thành làm sạch màng hiện tại. Động cơ giảm tốc lại xoay cánh tay rửa ngược để căn chỉnh với nhóm màng tiếp theo, sau đó mở van để rửa ngược tuần tự tất cả các màng.
5.Sau khi tất cả màng lọc được làm sạch, cánh tay rửa ngược trở về vị trí gốc được điều khiển bởi công tắc quang điện, đánh dấu hoàn thành một chu kỳ rửa ngược đầy đủ.
6.Vì các màng được làm sạch từng nhóm, bộ lọc duy trì lọc không gián đoạn trong suốt chu kỳ rửa ngược.

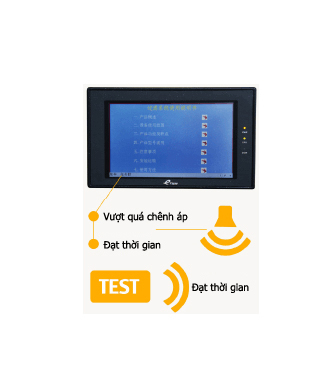

Cài đặt tham số rửa ngược 一、Cài đặt chênh áp: Được trang bị đồng hồ đo chênh áp có thể điều chỉnh để cấu hình ngưỡng.
二、Cài đặt thời gian: Tủ điều khiển được lắp mô-đun định thời để tùy chỉnh chu kỳ rửa ngược theo nhu cầu người dùng. Cài đặt áp suất được ưu tiên khi cả kích hoạt áp suất và định thời đều được bật.
三、Kích hoạt thủ công: Có nút TEST để khởi động rửa ngược thủ công trong quá trình bảo trì và vận hành thử thiết bị, ngoài vận hành tự động dựa trên áp suất và định thời.

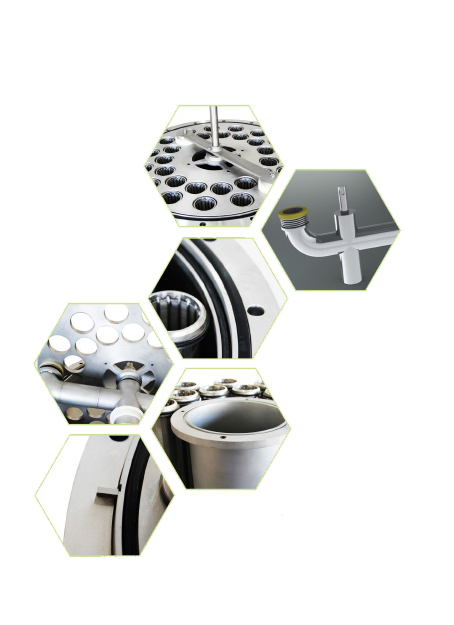

Đặc điểm thiết kế của bộ lọc tự động 1.Cấu trúc cơ học bên trong được cấp bằng sáng chế cho phép rửa ngược triệt để với không góc chết làm sạch, loại bỏ tạp chất hoàn toàn, lưu lượng ổn định không suy giảm, đảm bảo hiệu quả lọc và kéo dài tuổi thọ.
2.Màng lọc dây nêm làm bằng 304, 316L, 2205, MONEL và các hợp kim khác mang lại độ bền cơ học cao, độ chính xác vượt trội và khả năng chống ăn mòn, với độ chính xác lọc tối thiểu xuống 25 micron.
3.Chức năng tự giám sát và thích ứng tích hợp thực hiện rửa ngược hoàn toàn tự động để thích ứng với chất lượng nước biến động mà không cần vận hành thủ công.
4.Hệ thống điều khiển nhạy bén và chính xác cho phép điều chỉnh linh hoạt chênh áp rửa ngược và thời gian chu kỳ cho các nguồn nước và cấp độ lọc đa dạng.
5.Các màng lọc được làm sạch từng nhóm trong quá trình rửa ngược; các màng còn lại tiếp tục lọc bình thường để đảm bảo vận hành ổn định.
6.Van xả khí nén rút ngắn thời gian rửa ngược và giảm tiêu thụ nước rửa ngược cho hiệu quả chi phí và thân thiện môi trường.
7.Bố trí nhỏ gọn và hợp lý tối thiểu hóa diện tích sàn và thuận tiện cho lắp đặt và di chuyển.
8.Ít bộ phận dễ mòn và không có vật tư tiêu hao cắt giảm chi phí bảo trì và đơn giản hóa vận hành và quản lý hàng ngày.
9.Trạng thái vận hành được hiển thị trên màn hình cảm ứng để cài đặt tham số chênh áp và thời gian trực quan và thuận tiện.
