Bộ lọc tự làm sạch dòng JDD

  Giới thiệu sản phẩm
Bộ lọc tự làm sạch kiểu cạo hiệu quả cao tự động loại bỏ tạp chất dạng hạt khỏi bề mặt ngoài của phần tử lọc bằng cách cạo cơ học, cho phép lọc trực tuyến liên tục. Được thiết kế chủ yếu cho lọc độ chính xác cao, bộ lọc tự làm sạch kiểu cạo điện cung cấp dải độ chính xác lọc từ 25–3000 micron. Nó mang lại lọc chính xác, giảm thiểu nguy cơ nghiền tạp chất và loại bỏ hiệu quả khối lượng chất bẩn lớn hơn. Phù hợp để lọc nước và các chất lỏng nhớt khác nhau, có thể xử lý độ nhớt lên đến 800.000 centipoise. Được sản xuất theo tiêu chuẩn hiệu suất cao, chất lượng cao và độ tin cậy cao, đáp ứng tiêu chuẩn chất lượng đẳng cấp thế giới.
Các bộ lọc truyền thống thường bị tắc nghẽn khi xử lý vật liệu nhớt và tạp chất mềm, buộc khách hàng phải sử dụng bộ lọc kích thước quá lớn hoặc thực hiện làm sạch thủ công tốn nhiều công sức — dẫn đến đầu tư cao, khối lượng công việc lớn và lãng phí vật liệu đáng kể. Bộ lọc tự làm sạch kiểu cạo điện dễ dàng giải quyết những thách thức này thông qua vận hành tự làm sạch tiên tiến. Nó duy trì độ sạch của phần tử lọc một cách nhất quán và xả chất thải lỏng với nồng độ tạp chất cao, giảm tổn thất vật liệu. Nó xuất sắc trong việc lọc nước chất lượng kém và các chất nhớt như keo, nhựa, polyme và dầu, mang lại hiệu quả vượt trội.
Với lợi thế kỹ thuật đáng kể và chi phí vận hành thấp, bộ lọc tự làm sạch kiểu cạo điện đang dần thay thế các bộ lọc thủ công truyền thống trong nhiều ứng dụng, bao gồm sàng rung, bộ lọc túi, bộ lọc giỏ và một số bộ lọc tự làm sạch kiểu rửa ngược.

Nguyên lý hoạt động

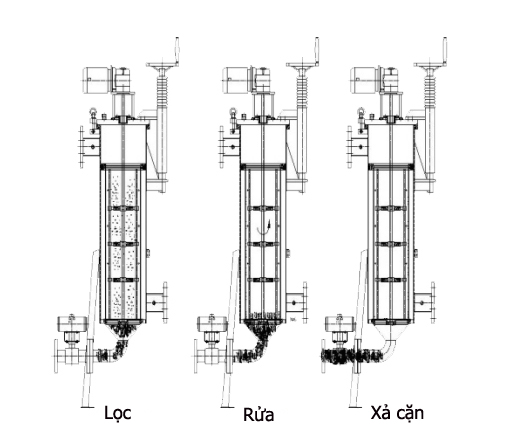

Chất lỏng chảy vào bộ lọc qua cổng vào và đi vào trong qua bề mặt ngoài của phần tử lọc, với đầu dưới của phần tử lọc kết nối với cổng ra để xả chất lỏng. Khi một lượng tạp chất nhất định tích tụ trên bề mặt phần tử lọc, chu kỳ làm sạch được khởi động theo lịch trình định thời hoặc tại chênh áp cài đặt trước. Động cơ giảm tốc truyền động một lưỡi cạo đặt nghiêng chống lại bề mặt ngoài của phần tử lọc để xoay, cạo tạp chất ra khỏi bề mặt phần tử lọc. Tạp chất di chuyển ra khỏi phần tử lọc dọc theo lưỡi cạo, chảy xuống dưới cùng chất lỏng đến đáy bộ lọc, và một tấm quét xoay hướng các tạp chất nặng ở đáy vào buồng thu gom bẩn. Tạp chất tích tụ trong buồng và ở đáy bộ lọc; van xả tự động mở vào các khoảng thời gian cài đặt để xả chất lỏng có nồng độ tạp chất cao qua cổng xả. Chất lỏng còn lại có thể được thu hồi nếu cần.

Đặc điểm và lợi thế kỹ thuật
1.Vận hành hoàn toàn tự động với lọc trực tuyến liên tục 24/7, loại bỏ công việc tốn công sức thay thế và làm sạch phần tử lọc.
2.Không cần vật tư tiêu hao lọc dùng một lần, giảm chi phí vật tư tiêu hao và chi phí xử lý môi trường.
3.Lưỡi cạo bằng kim loại mang lại hiệu suất cạo xuất sắc, nâng cao hiệu quả loại bỏ tạp chất và ngăn ngừa nghiền tạp chất.
4.Phần tử lọc V-SLOT cao cấp có khe hở chính xác, bề mặt siêu mịn dễ làm sạch, độ bền cao và tuổi thọ dài.
5.Sụt áp lọc tối thiểu đảm bảo lưu lượng ổn định, giảm tiêu thụ năng lượng và hỗ trợ vận hành quy trình nhất quán.
6.Có chức năng rửa ngược tùy chọn để làm sạch phụ trợ phần tử lọc.
7.Lọc kín ngăn chặn rò rỉ vật liệu nguy hiểm, hỗ trợ sản xuất an toàn.
8.Chất thải lỏng được xả có nồng độ tạp chất cao và có thể thu hồi, tránh tổn thất vật liệu giá trị cao.
9.Có sẵn nhiều kết hợp mô-đun và chế độ tự động hóa để đáp ứng yêu cầu lọc đa dạng.
10.Được trang bị động cơ giảm tốc thương hiệu nổi tiếng quốc tế về độ tin cậy cao và tuổi thọ dài.
11.Thiết bị nâng phụ trợ nắp trên tiêu chuẩn cho phép một người mở/đóng bộ lọc.

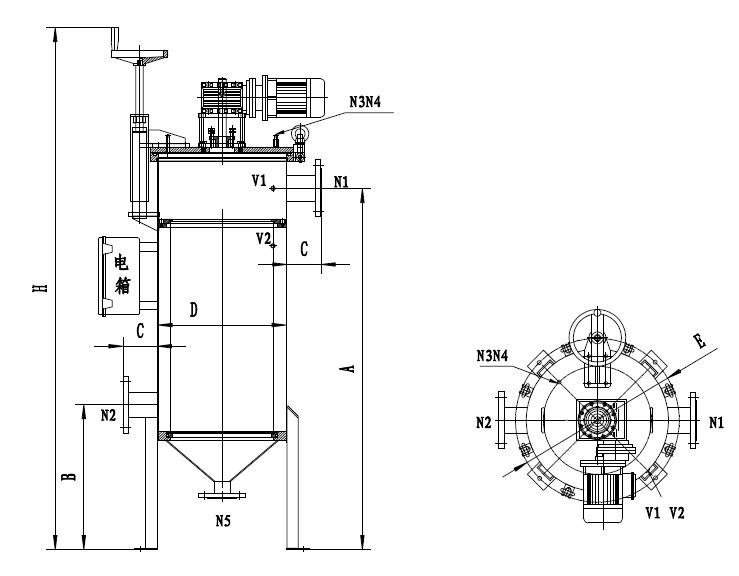

Quy cách chính của bộ lọc tự làm sạch dòng JDD

kiểu	Cạo trong 273	Cạo trong 325	Cạo trong 450	Cạo trong 500	Cạo trong 550	Cạo trong 650	Cạo trong 700	Cạo trong 800
Đường kính xi lanh D	Φ273×3	Φ325×3	Φ450×3	Φ500×3	Φ550×4	Φ650×4	Φ700×4	Φ800×5
Cổng vào/ra N1/N2	DN40	DN50	DN80	DN100	DN150	DN200	DN250	DN300
Cổng thông hơi N3/N4	G 1/4"
Cổng xả N5/N6	DN25	DN40	DN50	DN65	DN65	DN65	DN80	DN80
Chiều cao vào A	760	985	1270	1360	1550	1600	1660	1670
Chiều cao ra B	330	380	470	530	630	700	750	750
Chiều dài ống C	100	100	120	120	120	150	150	150
Tổng chiều cao H	1230	1480	1860	1950	2150	2100	2120	2200
Đường kính lắp đặt E	Φ400	Φ450	Φ580	Φ630	Φ680	Φ800	Φ880	Φ980
Lưu lượng tham chiếu (m³/h)	20	45	100	120	150	200	250	350
Diện tích lọc (m²)	0.2	0.4	0.8	1	1.25	1.5	1.7	2
Độ chính xác lọc	25–3000 μm
Nhiệt độ thiết kế tối đa	0–200°C(phụ thuộc vào gioăng làm kín)
Phần tử lọc	V-SLOT kim loại có rãnh, 316L
Vật liệu vỏ	304 / 316L / Thép carbon
Vật liệu lưỡi cạo	PTFE
Vật liệu niêm phong	NBR (tiêu chuẩn) / FKM
Van xả	Van bi khí nén, IP65

Phần tử lọc chính xác hiệu suất cao V-SLOT
Lợi thế
(1)Độ chính xác: 50–500 μm
(2)Độ chính xác chiều rộng khe: độ lệch < 5 μm
(3)Vật liệu: 316L, khả năng chống ăn mòn xuất sắc
(4)Khe hình chữ V: ít tắc nghẽn, lưu lượng ổn định
(5)Bề mặt ngoài mịn: dễ cạo, mài mòn thấp
(6)Xử lý tạp chất khó: bùn dầu, khối mềm kết tụ, v.v.
(7)Bề mặt cứng & chống mài mòn: tuổi thọ dài
(8)Độ bền cao: không biến dạng dưới chênh áp
(9)Chống chịu áp thuận/ngược cao

Ngành ứng dụng điển hình
Lĩnh vực áp dụng: dầu, xử lý nước, sản xuất giấy, hóa dầu, hóa chất tinh chế, v.v.
Loại chất lỏng áp dụng: sáp, dầu hỏa, monome, polyme, axit citric, dịch lên men, chitosan, mỹ phẩm, agarose (gel), dung dịch silicone, xà phòng, sorbitol, steroid, xi rô ngũ cốc, phụ gia ướt, keo, sắc tố, chất bôi trơn, sơn, nhựa, cao su, ethanol, dầu hỗn hợp, dầu ăn, dầu nhiệt độ cao, nước trái cây, dầu diesel, v.v.
