Bộ lọc tự làm sạch dòng JQD

  Giới thiệu sản phẩm
Bộ lọc tự làm sạch dòng JQD là bộ lọc tự làm sạch hiệu quả cao mới tự động loại bỏ tạp chất dạng hạt khỏi bề mặt trong của phần tử lọc bằng cách cạo cơ học, cho phép lọc trực tuyến liên tục. Được thiết kế chủ yếu cho lọc độ nhớt cao, nó xử lý độ nhớt lên đến 800.000 mPa·s và cung cấp dải độ chính xác lọc từ 50–1500 μm. Nó cung cấp lọc chính xác, nhanh chóng cạo tạp chất ra khỏi bề mặt phần tử để loại bỏ chất bẩn hiệu quả cao, làm cho nó phù hợp với nước và các chất lỏng nhớt khác nhau. Được sản xuất theo tiêu chuẩn hiệu suất cao, chất lượng cao và độ tin cậy cao, nó đáp ứng cấp độ chất lượng hàng đầu quốc tế.
Các bộ lọc truyền thống thường bị tắc nghẽn khi xử lý vật liệu nhớt và tạp chất mềm, buộc người dùng phải áp dụng bộ lọc kích thước quá lớn hoặc thực hiện làm sạch thủ công tốn nhiều công sức. Điều này dẫn đến đầu tư cao, khối lượng công việc lớn và lãng phí vật liệu đáng kể. Bộ lọc tự làm sạch kiểu cạo khí nén dễ dàng giải quyết những vấn đề này với vận hành tự làm sạch tiên tiến. Nó duy trì độ sạch phần tử lọc nhất quán, xả nước thải có nồng độ tạp chất cao và giảm tổn thất vật liệu. Nó xuất sắc trong việc lọc nước chất lượng kém và các chất nhớt như keo, nhựa, polyme và dầu, mang lại hiệu quả vượt trội. Với lợi thế kỹ thuật đáng kể và chi phí vận hành thấp, nó đang dần thay thế các bộ lọc thủ công truyền thống trong nhiều lĩnh vực, bao gồm sàng rung, bộ lọc túi, bộ lọc giỏ và một số bộ lọc kiểu rửa ngược.

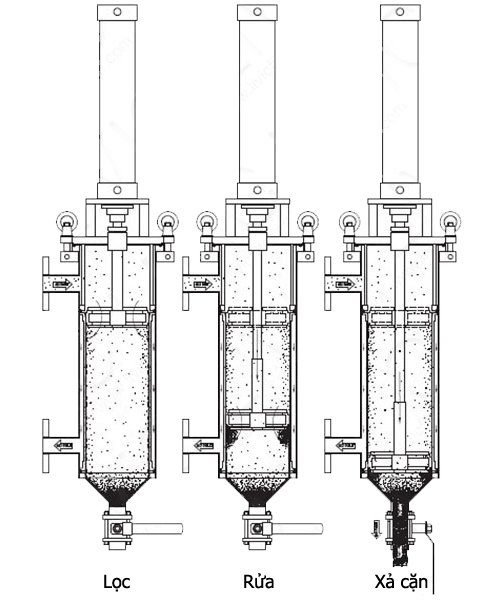

Nguyên lý hoạt động
Chế độ lọc
Chất lỏng đi vào qua cổng vào. Một lưỡi cạo đĩa được nạp lò xo được ép chặt vào bề mặt trong của phần tử lọc và nằm ở phía trên. Chất lỏng đi qua lưỡi cạo, chảy ra ngoài từ bề mặt trong của bộ lọc, và tạp chất bị giữ lại trên bề mặt trong, trong khi chất lỏng sạch ra qua cổng ra. Khi tạp chất tích tụ theo thời gian, chênh áp tăng, kích hoạt làm sạch theo chênh áp cài đặt trước hoặc bộ định thời.
Chế độ làm sạch
Một xi lanh khí nén truyền động lưỡi cạo di chuyển lên xuống qua lại để làm sạch phần tử lọc.
Khi hành trình xuống: Tạp chất được đẩy đến đáy bộ lọc; các hạt nặng lắng vào buồng thu gom bẩn.
Khi hành trình lên: Tạp chất còn lại được cạo ra và đẩy đến đầu trên của phần tử lọc, sau đó被 chất lỏng chảy cuốn trôi. Chúng đi qua lưỡi cạo trở lại bề mặt trong và được loại bỏ ở hành trình xuống tiếp theo.
Mỗi chu kỳ làm sạch bao gồm nhiều hành trình. Sau khi làm sạch, bộ lọc khôi phục toàn bộ khả năng lọc. Lọc tiếp tục bình thường trong quá trình làm sạch không gián đoạn lưu lượng.
Chế độ xả
Sau nhiều chu kỳ làm sạch, khi tạp chất đạt mức cài đặt, van xả tự động mở để xả nước thải có nồng độ tạp chất cao. Chất lỏng được xả có thể được thu hồi nếu cần. Giới thiệu sản phẩm

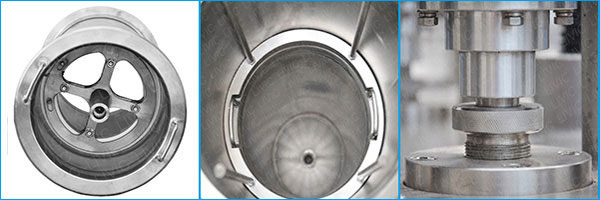

Đặc điểm & Lợi thế kỹ thuật
· Cạo qua lại thẳng đứng trực tiếp bong chất bẩn khỏi phần tử lọc, với hiệu suất xuất sắc cho loại bỏ chất lỏng nhớt và tạp chất lơ lửng dính.
· Cấu trúc nhỏ gọn và đơn giản để tháo lắp dễ dàng; phần tử lọc có thể rút ra thuận tiện sau khi tháo lưỡi cạo, tạo điều kiện bảo trì bên trong không tốn công sức.
· Vận hành hoàn toàn tự động với lọc trực tuyến liên tục không gián đoạn, loại bỏ công việc thay thế phần tử thường xuyên và làm sạch thủ công tẻ nhạt.
· Không cần vật tư tiêu hao lọc dùng một lần, cắt giảm chi phí phụ tùng và chi phí xử lý chất thải để tuân thủ môi trường.
· Tương thích với phần tử lọc dòng MS, NS và AS để đáp ứng nhu cầu lọc đa dạng cho các điều kiện làm việc khác nhau.
· Sụt áp lọc siêu thấp mang lại lưu lượng ổn định, giảm tiêu thụ điện năng và bảo vệ quy trình sản xuất liên tục ổn định.
· Kết cấu lọc hoàn toàn kín ngăn chặn rò rỉ môi trường nguy hiểm để đảm bảo vận hành an toàn và sức khỏe nghề nghiệp của người vận hành.
· Chất thải lỏng được xả mang nồng độ tạp chất cao để thu hồi vật liệu giá trị khả thi và giảm thiểu tổn thất nguyên liệu quy trình đắt tiền.
· Có sẵn nhiều tùy chọn hệ thống điều khiển cao cấp với chức năng mạnh mẽ để đảm bảo vận hành thiết bị hiệu quả và độ tin cậy cao.
· Các bộ phận chính có nguồn gốc từ thương hiệu nổi tiếng toàn cầu đảm bảo độ tin cậy vượt trội và chi phí vận hành dài hạn thấp.

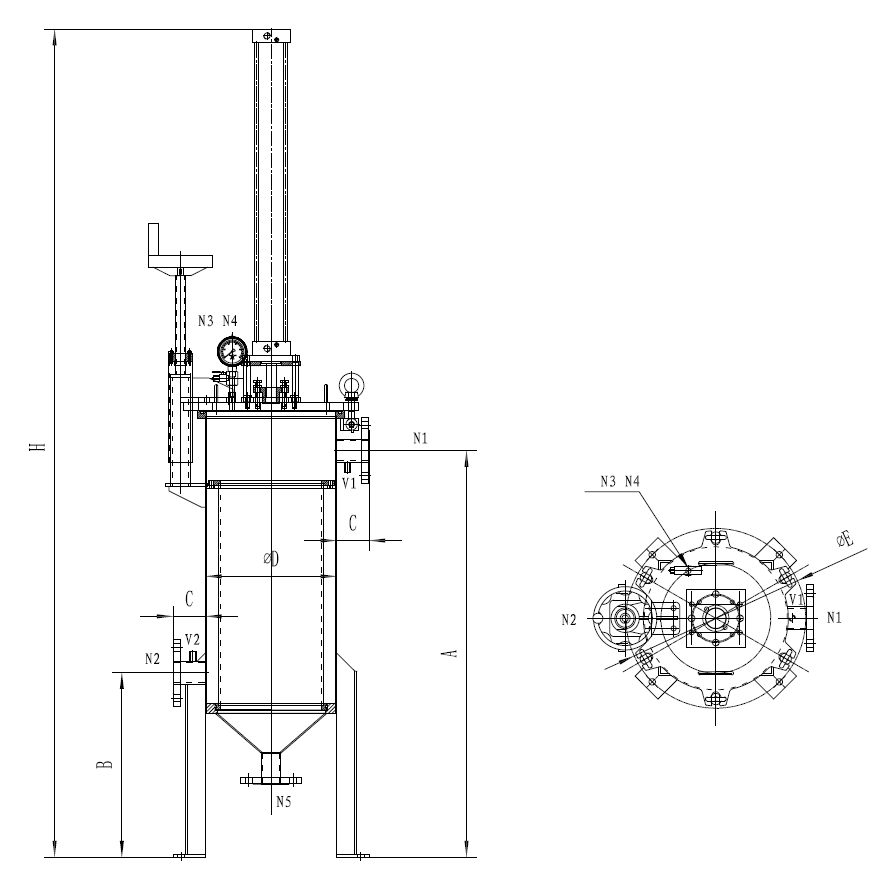

  Quy cách chính

kiểu	Loại cạo trong 219	Loại cạo trong 273	Loại cạo trong 325	Loại cạo trong 450	Loại cạo trong 550
Đường kính vỏ D	Φ219×2 mm	Φ273×3 mm	Φ325×3 mm	Φ450×3 mm	Φ550×4 mm
Đường kính danh nghĩa vào/ra	DN25	DN40	DN50	DN80	DN150
Cổng thông hơi N3/N4	G1/4"
Cổng xả N5/N6	DN25	DN25	DN40	DN50	DN65
Chiều cao tâm vào A (mm)	710	750	1000	1300	1550
Chiều cao tâm ra B (mm)	350	400	450	600	750
Độ nhô ống vào/ra L	60	60	100	120	120
Tổng chiều cao H (mm)	1550	1600	2000	2600	2800
Đường kính mặt bích lắp đặt E (mm)	Φ340	Φ400	Φ450	Φ580	Φ680
Lưu lượng tham chiếu (m³/h)	10	20	45	100	150
Diện tích lọc hiệu quả (㎡)	0.15	0.2	0.4	0.8	1.25
Độ chính xác lọc	25~3000 μm
Nhiệt độ thiết kế tối đa	0~200℃ (giới hạn bởi vật liệu làm kín)
Loại & Vật liệu phần tử lọc	Phần tử lọc kim loại có rãnh V-SLOT, thép không gỉ 316L
Vật liệu vỏ bộ lọc	Thép không gỉ 304/316L, Thép carbon
Vật liệu lưỡi cạo	PTFE (Polytetrafluoroethylene)
Vật liệu vòng niêm phong	Cao su nitrile NBR (tiêu chuẩn), FKM Fluoroelastomer
Van xả	Van bi khí nén, cấp bảo vệ IP65

Dòng phần tử lọc
Phần tử lọc dòng MS
Phần tử lọc MS có lỗ lọc khe dài với mặt cắt ngang hình thang cân cho các khe, ngăn chặn kẹt tạp chất và duy trì lưu lượng ổn định trong dịch vụ dài hạn. Chiều rộng khe trên bề mặt trong xác định độ chính xác lọc; các phần tử mang lại tỷ lệ diện tích mở cao với các khe kích thước đồng nhất, bao phủ dải độ chính xác 50~1500 micron. Lưỡi cạo loại bỏ chất bẩn dọc theo hướng khe, đáp ứng yêu cầu lọc thông thường. Với bề mặt trong mịn và độ tròn chính xác, các phần tử lọc đạt hiệu suất cạo xuất sắc. Được sản xuất thông qua tạo hình chính xác tích hợp, chúng có cấu trúc vững chắc và độ bền nổi bật. Được chế tạo từ lưới thép không gỉ 316L, các phần tử cung cấp khả năng chống ăn mòn vượt trội và áp dụng cho lọc các chất bẩn khó xử lý bao gồm bùn dầu và tạp chất khối mềm kết tụ.

Phần tử lọc dòng NS
Được chế tạo với công nghệ gia công vi lỗ tiên tiến, phần tử lọc NS áp dụng lỗ lọc khe ngắn. Chiều rộng khe trên bề mặt trong tương ứng với độ chính xác lọc trong khi các khe bề mặt ngoài rộng hơn một chút; các khe với mặt cắt ngang hình thang cân tránh tắc nghẽn kênh bởi tạp chất, với độ chính xác từ 125 đến 500 micron. Được thiết kế cho lọc chính xác, chúng loại bỏ hiệu quả các tạp chất lớn hơn kích thước lỗ định mức và phù hợp với các ứng dụng đòi hỏi chất lượng lọc nghiêm ngặt. Với bề mặt trong mịn và độ tròn chính xác cho hiệu quả cạo đáng tin cậy, lưới lọc thép không gỉ 316L cung cấp khả năng chống ăn mòn xuất sắc; ngoài ra, bề mặt trong trải qua xử lý cứng hóa và chống mài mòn chuyên biệt để kéo dài tuổi thọ. Các phần tử này có thể lọc các chất bẩn khó xử lý như bùn dầu, khối mềm kết tụ và tạp chất dạng sợi.

Phần tử lọc dòng AS
Được sản xuất với công nghệ xử lý vi lỗ tiên tiến, phần tử lọc AS được trang bị lỗ lọc tròn. Đường kính lỗ bề mặt trong xác định độ chính xác lọc, và các lỗ bề mặt ngoài có kích thước lớn hơn để tạo thành các kênh hình loe kèn hiệu quả chống tắc nghẽn tạp chất, với độ chính xác trải rộng 50~1000 micron. Nhờ các lỗ lọc tròn, các phần tử thực hiện lọc chính xác và loại bỏ hoàn toàn tất cả chất bẩn vượt quá kích thước lỗ, lý tưởng cho các kịch bản với tiêu chuẩn siêu cao về chất lượng lọc. Bề mặt trong mịn và độ tròn chính xác đảm bảo kết quả cạo vượt trội. Được làm từ lưới thép không gỉ 316L chống ăn mòn và với bề mặt trong trải qua xử lý cứng hóa và chống mài mòn chuyên dụng, các phần tử bền lâu. Chúng có năng lực lọc các chất bẩn rắc rối bao gồm bùn dầu, tạp chất khối mềm kết tụ và tạp chất dạng sợi.

Ứng dụng điển hình
Ngành
Hóa dầu, hóa chất tinh chế, sản xuất giấy, thực phẩm & đồ uống, xử lý nước
Chất lỏng
Sáp, dầu hỏa, monome, polyme, axit citric, dịch lên men, chitosan, mỹ phẩm, agarose
