Vỏ bộ lọc đa túi JQDB-3 (mở nhanh)

  Giới thiệu
Vỏ bộ lọc đa túi JQDB-3 là phiên bản nâng cao của vỏ bộ lọc đa túi JQDB-2, có thêm cơ cấu mở nhanh.
Vỏ bộ lọc đa túi JQDB-3 có thể hoàn thành mở/đóng nắp trong dưới 30 giây, làm cho nó đặc biệt phù hợp với các điều kiện làm việc đòi hỏi thay túi lọc thường xuyên.

Đặc điểm
1.Nắp mở nhanh để thay túi lọc thuận tiện, giảm thiểu thời gian dừng máy.
2.Nắp trên mở đến 105°, có thiết bị khóa khi đóng.
3.Thiết bị cân bằng trọng lực lò xo thay thế cánh tay quay thủ công truyền thống, cho phép nâng hạ nắp trên một cách dễ dàng.
4.Mỗi túi lọc được thiết kế với thiết bị khóa riêng, đảm bảo niêm phong hoàn hảo giữa túi và vỏ bộ lọc.
5.Phù hợp với các điều kiện làm việc đòi hỏi thay túi lọc thường xuyên.

Nguyên lý hoạt động
Bộ lọc đa túi là thiết bị lọc áp suất dương, chủ yếu bao gồm xi lanh bộ lọc, nắp xi lanh bộ lọc, cơ cấu mở nhanh, túi lọc, giỏ đỡ, v.v.

Ngành ứng dụng
Ngành áp dụng: Xử lý nước, sản xuất giấy, hóa chất tinh chế, ô tô, gia công cơ khí, hóa dầu, sơn, thực phẩm & đồ uống
Loại chất lỏng: Áp dụng rộng rãi — các loại chất lỏng chứa tạp chất vết.
Chức năng lọc chính: Loại bỏ hạt các kích thước, làm sạch chất lỏng, bảo vệ thiết bị quan trọng.
Loại lọc: Lọc hạt, với thay túi lọc định kỳ thủ công.

Thông số

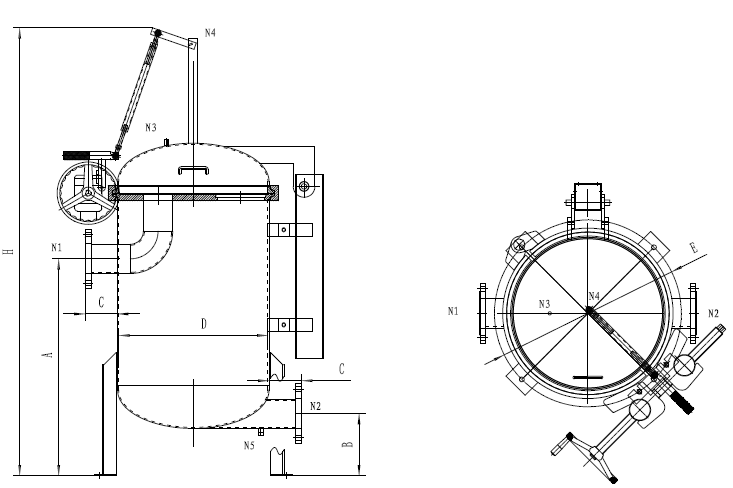

kiểu

Đường kính xi lanh D

Chiều cao vào A

Chiều cao ra B

Chiều dài ống vào/ra

Tổng chiều dài H (mm)

Vào/ra N1/N2

Cổng đồng hồ áp suất N3/N4

Cổng xả N5/N6

Kích thước lắp đặt E

Lưu lượng tham chiếu (m³/h)

Phần tử lọc

Diện tích lọc (㎡)

JQDB-2

Ø400

800

220

80

1560

DN65

G1/4"

G1/2"

Ø530

60

2#×2

1

JQDB-3

Ø450

800

220

100

1580

DN80

G1/4"

G1/2"

Ø580

90

2#×3

1.5

JQDB-4

Ø550

800

230

100

1620

DN100

G1/4"

G1"

Ø680

120

2#×4

2

JQDB-5

Ø600

850

250

120

1620

DN125

G1/4"

G1"

Ø780

150

2#×5

2.5

JQDB-6

Ø635

850

260

150

1665

DN150

G1/4"

G1"

Ø800

180

2#×6

3

JQDB-8

Ø800

850

290

150

1750

DN200

G1/4"

G1"

Ø930

240

2#×8

4

Kích thước là giá trị gần đúng chỉ để tham khảo. Do cải tiến kỹ thuật liên tục, có thể có thay đổi mà không cần thông báo trước


Thông số	Giá trị
Độ chính xác lọc	0,5–1700 μm (tùy thuộc vào túi)
Áp suất thiết kế	0,6–1,6 MPa
Nhiệt độ thiết kế tối đa	0–100 °C (tùy thuộc vào niêm phong)
Tổn thất áp suất tối đa	2.4 bar
Tổn thất áp suất thay thế	1.0 bar
Vật liệu vỏ	304, 316L, Thép carbon
Vật liệu làm kín	NBR (tiêu chuẩn), Silicone, FKM
Xử lý bề mặt	Phun cát, Đánh bóng
