Vỏ bộ lọc đa túi JQDB-2 (mở vỏ sò)
Mô tả sản phẩm：Vỏ bộ lọc đa túi JQDB-2 được phát triển trên cơ sở vỏ bộ lọc đa túi JQDB-1, với cơ cấu mở/đóng nhanh
Giới thiệu
Vỏ bộ lọc đa túi JQDB-2 được phát triển trên cơ sở vỏ bộ lọc đa túi JQDB-1, với cơ cấu mở/đóng nhanh.
Cơ cấu mở/đóng nhanh là hệ thống vận hành đơn giản, thân thiện người dùng và an toàn nhất, giảm thiểu thời gian dừng máy.
Đặc điểm
1.Nắp mở nhanh để thay túi lọc dễ dàng, rút ngắn thời gian dừng máy.
2.Góc mở nắp trên: 105°, có thiết bị khóa khi đóng.
3.Thiết bị cân bằng lò xo-trọng lực thay thế cánh tay xoay thủ công truyền thống, nâng hạ nắp trên một cách dễ dàng.
4.Mỗi túi lọc được thiết kế với thiết bị khóa riêng, đảm bảo niêm phong hoàn hảo giữa túi và bộ lọc.
5.Phù hợp với các ứng dụng đòi hỏi thay túi lọc thường xuyên.
Nguyên lý hoạt động
Bộ lọc đa túi là thiết bị lọc áp suất dương, chủ yếu bao gồm vỏ bộ lọc, nắp bộ lọc, cơ cấu mở nhanh, túi lọc, giỏ đỡ, v.v.
Ngành ứng dụng
Ngành áp dụng: Xử lý nước, sản xuất giấy, hóa chất tinh chế, ô tô, gia công cơ khí, hóa dầu, sơn, thực phẩm & đồ uống
Loại chất lỏng: Áp dụng rộng rãi, các loại chất lỏng chứa tạp chất vết
Chức năng lọc chính: Loại bỏ hạt các kích thước, làm sạch chất lỏng, bảo vệ thiết bị quan trọng
Loại lọc: Lọc hạt, thay túi lọc định kỳ thủ công
Thông số

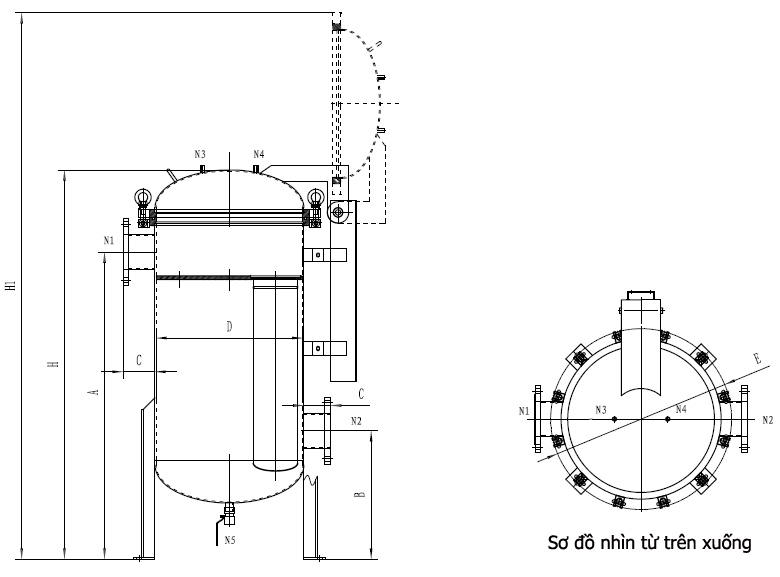

| kiểu | Đường kính vỏ D | Chiều cao vào A | Chiều cao ra B | Chiều dài ống vào/ra | Tổng chiều dài H (mm) | Vào/ra N1/N2 | Đồng hồ áp suất N3/N4 | Xả N5/N6 | Kích thước lắp đặt E | Lưu lượng tham chiếu (m³/h) | Số lượng túi | Diện tích lọc (㎡) | Chiều cao mở H1 |
| JQDB-2 | Ø400 | 1080 | 380 | 80 | 1320 | DN65 | G1/4" | G1/2" | Ø530 | 60 | 2#×2 | 1 | 1760 |
| JQDB-3 | Ø450 | 1080 | 400 | 100 | 1350 | DN80 | G1/4" | G1/2" | Ø580 | 90 | 2#×3 | 1.5 | 1830 |
| JQDB-4 | Ø500 | 1150 | 450 | 100 | 1450 | DN100 | G1/4" | G1" | Ø630 | 120 | 2#×4 | 2 | 1990 |
| JQDB-5 | Ø550 | 1150 | 480 | 120 | 1460 | DN125 | G1/4" | G1" | Ø680 | 150 | 2#×5 | 2.5 | 2060 |
| JQDB-6 | Ø600 | 1180 | 520 | 120 | 1540 | DN150 | G1/4" | G1" | Ø780 | 180 | 2#×6 | 3 | 2160 |
| JQDB-8 | Ø750 | 1280 | 650 | 150 | 1730 | DN200 | G1/4" | G1" | Ø930 | 240 | 2#×8 | 4 | 2460 |
Kích thước là giá trị gần đúng chỉ để tham khảo. Do cải tiến kỹ thuật liên tục, có thể có thay đổi mà không cần thông báo trước.
| Độ chính xác lọc | 0,5–1700 μm (tùy thuộc vào túi) |
| Áp suất thiết kế | 0,6–1,6 MPa |
| Nhiệt độ thiết kế tối đa | 0–100 °C (tùy thuộc vào niêm phong) |
| Tổn thất áp suất tối đa | 2.4 bar |
| Tổn thất áp suất thay thế | 1.0 bar |
| Vật liệu vỏ | 304, 316L, Thép carbon |
| Vật liệu làm kín | NBR (tiêu chuẩn), Silicone, FKM |
| Xử lý bề mặt | Phun cát, Đánh bóng |
