Vỏ bộ lọc túi đơn JQB (nắp lõm)

  Giới thiệu
Vỏ bộ lọc túi đơn JQB được sản xuất bằng đúc khuôn đầu tư toàn khối. Bộ lọc túi đơn nắp lõm áp dụng thiết kế nắp lõm.

Đặc điểm
Thiết kế nắp trên đúc khuôn đầu tư toàn khối, có khả năng chịu áp suất cao hơn.
Tay cầm nắp trên được thiết kế theo nguyên tắc nhân học để mở dễ dàng.
Nắp trên có thể thích ứng với các phương pháp mở khác nhau, vận hành linh hoạt theo môi trường tại chỗ.
Cổng vào bên hông và nắp trên có thể tháo rời ngăn chặn tràn dịch lọc khi mở.
Thiết kế vòng ép áp đặc biệt cung cấp kẹp túi 360° không rò rỉ bypass.

Nguyên lý hoạt động
Vật liệu chảy từ cổng vào bộ lọc túi vào túi lọc. Các hạt lớn hơn kích thước lỗ lọc của túi bị giữ lại.

Ngành ứng dụng
Ngành áp dụng: Xử lý nước, sản xuất giấy, hóa chất tinh chế, ô tô, gia công cơ khí, hóa dầu, sơn, thực phẩm & đồ uống
Loại chất lỏng: Áp dụng rộng rãi, các loại chất lỏng chứa tạp chất vết
Chức năng lọc chính: Loại bỏ hạt các kích thước, làm sạch chất lỏng, bảo vệ thiết bị quan trọng
Loại lọc: Lọc hạt, thay túi lọc định kỳ thủ công

Thông số

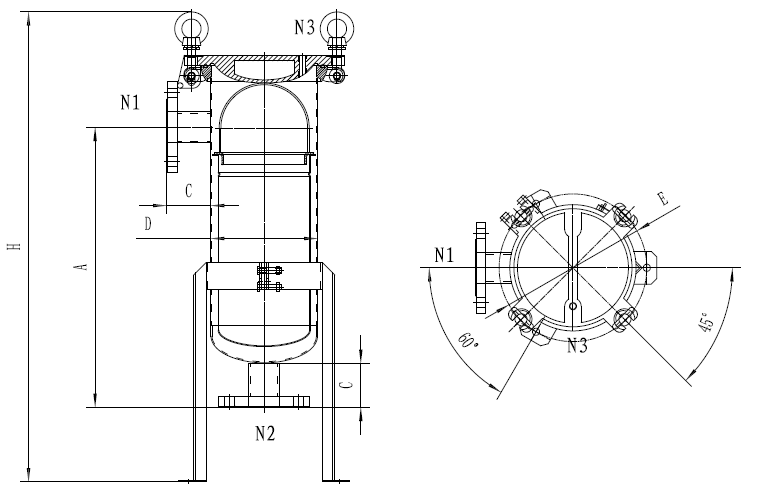

kiểu	Đường kính thân D	Chiều cao vào A	Chiều dài ống vào/ra	Tổng chiều dài H (mm)	Vào/ra N1/N2	Cổng đồng hồ áp suất N3/N4	Kích thước lắp đặt E	Lưu lượng tham chiếu (m³/h)	Kích thước túi (mm)	Diện tích lọc (㎡)
JQB-1	Ø200	510	80	780	DN50	G1/4"	Ø280	15	180×430	0.25
JQB-2	Ø200	880	80	1200	DN50	G1/4"	Ø280	30	180×810	0.5
JQB-3	Ø133	300	/	600	G1" ren	G1/4"	Ø205	6	105×230	0.08
JQB-4	Ø133	450	/	750	G1" ren	G1/4"	Ø205	12	105×380	0.16

Kích thước là giá trị gần đúng, chỉ để tham khảo. Kích thước chính xác có thể được cung cấp theo yêu cầu trong quá trình lắp đặt.


Thông số	Giá trị
Độ chính xác lọc	0,5–1700 μm (tùy thuộc vào túi)
Áp suất thiết kế	0,6–1,6 MPa
Nhiệt độ thiết kế tối đa	0–100°C (tùy thuộc vào vật liệu làm kín)
Tổn thất áp suất tối đa	2.4 bar
Tổn thất áp suất thay thế	1.0 bar
Vật liệu vỏ	304, 316L, Thép carbon
Vật liệu làm kín	NBR (tiêu chuẩn), Silicone, FKM
Xử lý bề mặt	Phun cát, Đánh bóng
