Vỏ bộ lọc đa túi JQDB-1 (cánh tay xoay)

  Giới thiệu
Vỏ bộ lọc đa túi JQDB-1 được làm bằng vật liệu thép không gỉ, do đó còn được gọi là bộ lọc đa túi thép không gỉ.

Đặc điểm
Dung tích chứa bẩn lớn, không cần thay túi lọc thường xuyên
Thiết kế cánh tay xoay trên nắp bộ lọc để thay túi lọc dễ dàng và nhanh chóng
Vật liệu có thể chọn SS304, 316L, Thép carbon, 2205, 2507, v.v., theo vật liệu xử lý và môi trường
Mỗi túi lọc được thiết kế với thiết bị khóa riêng để đảm bảo niêm phong hoàn hảo giữa túi lọc và bộ lọc
Nhiều bộ lọc có thể kết nối song song hoặc nối tiếp, với kết hợp mô-đun để đạt lưu lượng cao và cho phép bảo trì trực tuyến

Nguyên lý hoạt động
Vỏ bộ lọc đa túi JQDB-1 là thiết bị lọc áp suất dương, chủ yếu bao gồm xi lanh bộ lọc, nắp xi lanh, cánh tay xoay, túi lọc, giỏ đỡ, v.v.

Ngành ứng dụng
Ngành áp dụng: Xử lý nước, sản xuất giấy, hóa chất tinh chế, ô tô, gia công cơ khí, hóa dầu, sơn, thực phẩm & đồ uống
Loại chất lỏng: Áp dụng rộng rãi, các loại chất lỏng chứa tạp chất vết
Chức năng lọc chính: Loại bỏ hạt các kích thước, làm sạch chất lỏng, bảo vệ thiết bị quan trọng
Loại lọc: Lọc hạt, thay túi lọc định kỳ thủ công

Thông số

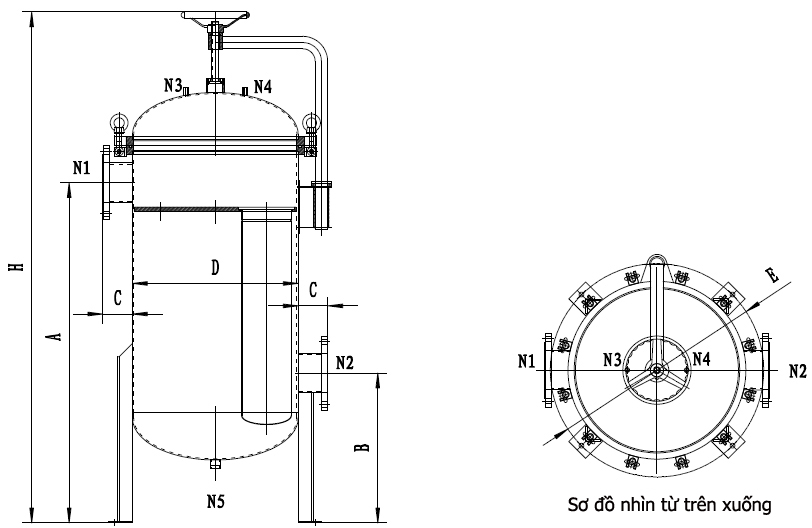

kiểu	Đường kính xi lanh D	Chiều cao vào A	Chiều cao ra B	Chiều dài vào/ra C	Tổng chiều dài H mm	Vào/ra N1/N2	Đồng hồ áp suất N3/N4	Xả N5	Kích thước lắp đặt E	Lưu lượng tham chiếu (m³/h)	Số lượng túi	Diện tích lọc ㎡
JQDB-2	Ø400	1080	380	80	1600	DN65	G1/4"	G1/2"	Ø530	60	2#×2	1
JQDB-3	Ø450	1080	400	100	1610	DN80	G1/4"	G1/2"	Ø580	90	2#×3	1.5
JQDB-4	Ø500	1150	450	100	1720	DN100	G1/4"	G1/2"	Ø630	120	2#×4	2
JQDB-5	Ø550	1150	480	120	1730	DN125	G1/4"	G1/2"	Ø680	150	2#×5	2.5
JQDB-6	Ø600	1180	520	120	1800	DN150	G1/4"	G1/2"	Ø780	180	2#×6	3
JQDB-7	Ø650	1180	580	150	1900	DN150	G1/4"	G1/2"	Ø880	220	2#×7	3.5
JQDB-8	Ø750	1280	650	150	2030	DN200	G1/4"	G1/2"	Ø930	240	2#×8	4
JQDB-10	Ø850	1300	650	150	2100	DN200	G1/4"	G1/2"	Ø1030	300	2#×10	5
JQDB-12	Ø900	1350	650	150	2180	DN200	G1/4"	G1/2"	Ø1080	360	2#×12	6
JQDB-14	Ø950	1350	700	150	2180	DN200	G1/4"	G1/2"	Ø1120	420	2#×14	7

Kích thước là giá trị gần đúng, chỉ để tham khảo. Do cải tiến kỹ thuật liên tục, có thể có thay đổi mà không cần thông báo trước.


Thông số	Giá trị
Độ chính xác lọc	0,5–1700 μm (tùy thuộc vào túi)
Áp suất thiết kế	0,6–1,6 MPa
Nhiệt độ thiết kế tối đa	0–100°C (tùy thuộc vào vật liệu làm kín)
Tổn thất áp suất tối đa	2.4 bar
Tổn thất áp suất thay thế	1.0 bar
Vật liệu vỏ	304, 316L, Thép carbon
Vật liệu làm kín	NBR (tiêu chuẩn), Silicone, FKM
Xử lý bề mặt	Phun cát, Đánh bóng
