Vỏ bầu lọc nhiều lõi lưu lượng nhỏ

  Giới thiệu Vỏ bộ lọc đa hộp mực lưu lượng thấp
Còn được gọi là bộ lọc chính xác thép không gỉ hoặc bộ lọc hộp mực, loại có mặt bích.
Bộ lọc này hỗ trợ các hộp mực khác nhau từ 10 inch đến 40 inch, bao gồm hộp mực soplado, cuộn dây, màng xốp.
Thường được lắp trước bình áp suất để loại bỏ các hạt mịn trên 1 μm và bảo vệ thiết bị hạ nguồn.

Đặc điểm sản phẩm
1.Thân có mặt bích với thiết kế mở nhanh bulong mắt, có độ bền cấu trúc cao.
2.Nhiều bố trí kết nối vào & ra tùy chọn theo yêu cầu: vào bên hông-ra bên hông, vào trên-ra bên hông.
3.Tương thích với PP soplado, cuộn dây, màng xốp và các loại hộp mực khác.
4.Độ chính xác lọc cao với kích thước lỗ hộp mực đồng đều, độ bền cơ học vượt trội và khả năng chịu nhiệt độ cao để ngăn chặn biến dạng hộp mực.
5.Diện tích chiếm chỗ nhỏ gọn, diện tích lọc hiệu quả lớn, sức cản lưu lượng thấp và tuổi thọ dài.
6.Sản phẩm hiệu quả về chi phí với chi phí vận hành thấp, dễ làm sạch và hộp mực có thể thay thế.

Nguyên lý hoạt động
Vỏ bộ lọc được sản xuất từ thép không gỉ cao cấp, trong khi các hộp mực áp dụng môi trường lọc soplado nóng chảy polypropylene. Dưới áp suất thủy lực, chất lỏng đi qua hộp mực từ ngoài vào trong, các hạt rắn bị giữ lại trên bề mặt ngoài, và chất lỏng sạch thu gom qua lõi trung tâm.

Phạm vi ứng dụng
1.Lọc an ninh và cuối cho các hệ thống màng NF, UF, RO, EDI và các hệ thống khác;
2.Lọc dịch tiêm dược phẩm, dịch truyền thể tích lớn, nhỏ mắt và dịch thảo dược; chiết xuất, tinh chế và cô đặc sản phẩm sinh học;
3.Tiền lọc và lọc cuối nước cao cấp cho ngành điện tử, viễn thông và bán dẫn;
4.Lọc nước tái tiêm mỏ dầu, nước cấp lò hơi, thuốc thử hóa chất, chất lỏng hữu cơ, hóa chất cao cấp và thuốc trừ sâu;
5.Lọc nước uống tinh khiết, nước khoáng, nước trái cây, trà và đồ uống sức khỏe;
6.Làm rõ và lọc vô trùng cho rượu mạnh, rượu vang, bia, rượu gạo và rượu trái cây; thay thế thanh trùng cho khử trùng bia tươi;
7.Tiền xử lý và lọc an ninh cho nước thải công nghiệp & sinh hoạt và tái chế nước tái chế;
8.Kỹ thuật sinh học, lọc dầu, in & nhuộm dệt xử lý nước/nước thải và lọc thí nghiệm phòng thí nghiệm.

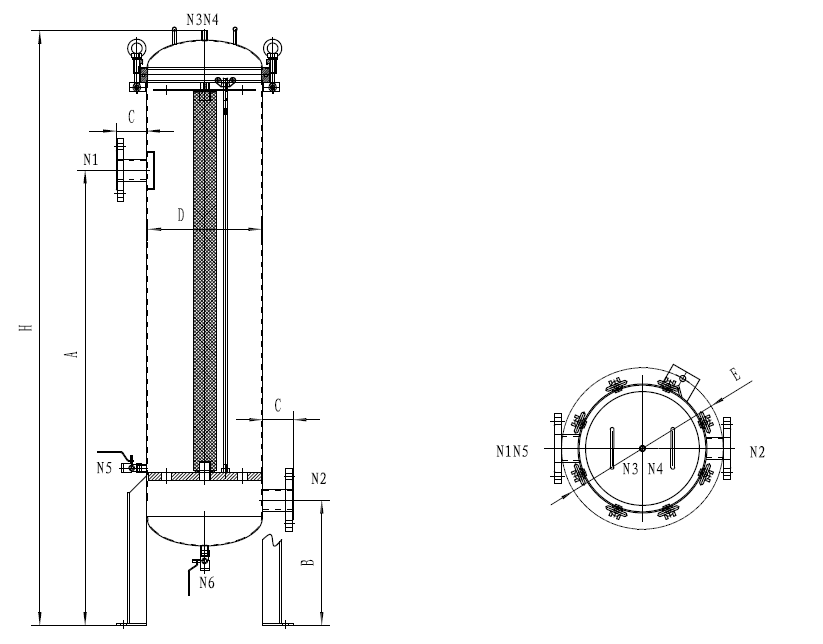

Thông số quy cách

kiểu	Số lượng lõi	Chiều dài lõi	Đường kính vỏ D	Chiều cao vào A	Chiều cao ra B	Độ nhô ống C	Tổng chiều cao H	Cửa vào/ra N1/N2	Xả/thông hơi N5/N6	Cổng áp kế N3/N4	Lưu lượng tham chiếu (m³/h)
JQB3-20″	3	20"	Ø200	600	275	60	980	DN25	G1/2"	G1/4"	3
JQB5-20″	5	20"	Ø200	600	275	60	980	DN32	G1/2"	G1/4"	5
JQB7-40″	7	40"	Ø250	1200	300	80	1520	DN40	G1/2"	G1/4"	14
JQB9-40″	9	40"	Ø300	1200	330	80	1570	DN50	G1/2"	G1/4"	18
JQB12-40″	12	40"	Ø300	1200	330	80	1570	DN50	G1/2"	G1/4"	24

Lưu ý: Dữ liệu dựa trên hộp mực soplado nóng chảy PP. Quy cách có thể thay đổi do nâng cấp kỹ thuật mà không cần thông báo trước; thông số thực tế ưu tiên khi xác nhận đơn hàng.


Mục	Thông số
Độ chính xác lọc	0,1~200μm
Áp suất thiết kế	0,6~1,6MPa
Nhiệt độ làm việc tối đa	0~100℃ (tùy thuộc vào niêm phong và vật liệu)
Hộp mực áp dụng	Đầu phẳng, ren, búp bê 222/226
Chênh áp cho phép tối đa	2,4 bar
Chênh áp thay thế	1,0 bar
Vật liệu vỏ	SS304, SS316L, Vật liệu vỏ
Vật liệu niêm phong	NBR tiêu chuẩn; tùy chọn Silicon
Xử lý bề mặt	Phun cát, Đánh bóng
