Vỏ công nghiệp lưu lượng cao
Mô tả sản phẩm：Vỏ bộ lọc lưu lượng cao JOECHRE áp dụng hộp mực gấp lưu lượng cao, có diện tích lọc lớn
Giới thiệu sản phẩm
Vỏ bộ lọc lưu lượng cao JOECHRE áp dụng hộp mực gấp lưu lượng cao, có diện tích lọc lớn.
Thiết bị tương thích với hộp mực gấp lưu lượng cao nhập khẩu từ các thương hiệu như 3M, Pall, Parker.
Lợi thế sản phẩm
Bộ lọc tận dụng tối đa diện tích lọc. Dưới cùng công suất xử lý, kích thước nhỏ hơn.
1.Thiết kế nằm ngang tạo điều kiện bố trí đường ống và tạo ra nhà máy gọn gàng ngăn nắp.
2.Được trang bị cánh tay nâng tích hợp và cấu trúc kết nối linh hoạt, bộ lọc dễ bảo trì.
3.Được trang bị cánh tay nâng tích hợp và cấu trúc kết nối linh hoạt, bộ lọc không yêu cầu thiết bị nâng bổ sung.
4.Nó loại bỏ hai nhược điểm phổ biến của bộ lọc đứng: chất lỏng còn lại chảy vào khu vực sạch sau khi mở nắp và khó thay thế hộp mực.
5.Chi phí bảo trì và làm sạch của nó thấp hơn so với bộ lọc đứng.
6.Nó đặc biệt phù hợp với các điều kiện làm việc có công suất xử lý lớn và có chi phí vận hành tổng thể thấp hơn.
Đặc điểm sản phẩm
Hộp mực đơn mang lại lưu lượng cao: Hộp mực 40 inch đạt lưu lượng tối đa 350 gallon mỗi phút.
Cấu trúc linh hoạt: Có thể cấu hình nằm ngang hoặc đứng theo điều kiện không gian tại chỗ.
Cấu hình tùy chỉnh: Số lượng hộp mực và độ chính xác lọc có thể lựa chọn tự do.
Tấm phân cách gia công chính xác để niêm phong hộp mực: Được sản xuất bằng khoan chính xác CNC để đảm bảo đồng tâm.
Hỗ trợ trong và ngoài được gia cố cho hộp mực: Hiệu quả tránh rung lắc và biến dạng hộp mực.
Cấu trúc mở nhanh với bulong mắt nâng: Đơn giản hóa bảo trì thiết bị và thay thế hộp mực.
Kích thước hộp mực phổ quát: Đường kính ngoài 6 inch; chiều dài có sẵn: 40 inch và 60 inch.
Cấp độ lọc có sẵn: 1, 3, 5, 10, 20, 30, 40, 70, 90, 150 micromet (μm).
Thông số kỹ thuật chính

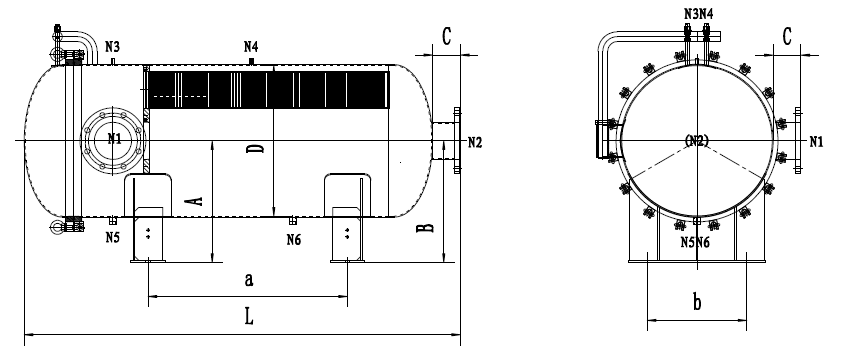

| kiểu | Số lượng hộp mực | Chiều dài hộp mực | Đường kính bể D | Chiều cao vào A | Chiều cao ra B | Chiều dài ống vào & ra | Overall Length L | Cửa vào/ra N1/N2 | Xả/thông hơi N5/N6 | Cổng áp kế N3/N4 | Lưu lượng tham chiếu (m³/h) |
| JQX-DW-1 | 1 | 40" | Ø219 | 310 | 310 | 80 | 1435 | DN50 | G1/2" | G1/4" | 30 |
| JQX-DW-2 | 2 | 40" | Ø400 | 400 | 400 | 100 | 1610 | DN65 | G 1" | G1/4" | 60 |
| JQX-DW-3 | 3 | 40" | Ø450 | 425 | 425 | 100 | 1650 | DN80 | G 1" | G1/4" | 90 |
| JQX-DW-4 | 4 | 40" | Ø450 | 425 | 425 | 100 | 1650 | DN100 | G 1" | G1/4" | 120 |
| JQX-DW-5 | 5 | 40" | Ø550 | 470 | 470 | 120 | 1720 | DN125 | G 1" | G1/4" | 150 |
| JQX-DW-6 | 6 | 40" | Ø600 | 500 | 500 | 120 | 1780 | DN125 | G 1" | G1/4" | 180 |
| JQX-DW-8 | 8 | 40" | Ø650 | 525 | 525 | 120 | 1880 | DN150 | G 1" | G1/4" | 240 |
| JQX-DW-10 | 10 | 40" | Ø750 | 575 | 575 | 150 | 2020 | DN200 | G 1" | G1/4" | 300 |
| JQX-DW-12 | 12 | 40" | Ø800 | 600 | 600 | 150 | 2020 | DN200 | G 1" | G1/4" | 360 |
| JQX-DW-14 | 14 | 40" | Ø850 | 630 | 630 | 150 | 2020 | DN250 | G 1" | G1/4" | 420 |
| JQX-DW-16 | 16 | 40" | Ø900 | 650 | 650 | 150 | 2220 | DN250 | G 1" | G1/4" | 480 |
| JQX-DW-18 | 18 | 40" | Ø950 | 675 | 675 | 150 | 2260 | DN300 | G 1" | G1/4" | 540 |
| Mục | Thông số |
| Độ chính xác lọc | 0.1-100μm |
| Áp suất thiết kế | 0.6-1.6Mpa |
| Nhiệt độ thiết kế tối đa | 0-100℃ (Tùy thuộc vào vật liệu) |
| Chênh áp cho phép tối đa | 2.4 bar |
| Chênh áp thay thế | 2.0 bar |
| Vật liệu vỏ | SS304, SS316L, Vật liệu vỏ |
| Vật liệu niêm phong | NBR tiêu chuẩn; tùy chọn Silicon |
| Xử lý bề mặt | Phun cát, Đánh bóng |
